直流熔斷器F-C回路選型設計

2020-06-08 14:08:19

動力電在直流熔斷器自身電氣特性方面,為避免對熔斷器的發展增加限制,反映其電氣特性的各種曲線沒有標準化,因此不同制造商的熔斷器電氣特性也會有所差異,工程中需要結合訂貨情況選擇。

其次,F(xiàn)-C回路的選擇設計還需要考慮高壓熔斷器和真空接觸器之間的配合。F-C回路對用電負荷的保護由高壓限流熔斷器和綜合保護裝置通過真空接觸器共同實現,較大的故障電流由熔斷器開斷,工作電流和較小的故障電流由真空接觸器開斷,除此之外,還利用高壓限流熔斷器的限流作用保護F-C回路的其他導體和設備。

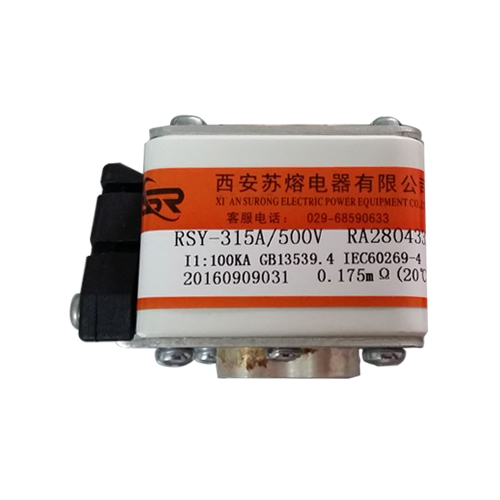

直流熔斷器

除保護的配合外,在兩種主要設備的配合中,直流熔斷器高壓限流熔斷器的開斷特性和限流能力影響真空接觸器的選擇,真空接觸器的短路電流開斷和耐受能力對熔斷器的選擇有所限制并決定了F-C回路的供電負荷容量上限。

另外,髙壓限流熔斷器的開斷特性和限流能力影響回路中其他導體與設備的選擇,尤其重要的是電纜的選擇。FC回路中為用電負荷供電的動力電纜在熔斷器的限流作用下可以選擇較小截面,從而節省了大量投資。

直流熔斷器F-C回路中,較大的故障電流由熔斷器開斷,開斷時間短;較小的故障電流由真空接觸器開斷,開斷時間長。由于這種保護的分工和熔斷器動作時間的不可控制性,某些回路在小故障電流下開斷時間較長,甚至可能長至接近30s。
