高壓熔斷器與真空接觸器的保護配合

2021-07-28 15:52:29

高壓熔斷器與真空接觸器的保護配合。為變壓器供電的F-C回路中高壓熔斷器與真空接觸器的配合與電動機回路基本相同,首先在耐受能力配合方面真空接觸器應能耐受熔斷器的大限流電流峰值,在熱穩定方面應能耐受其開斷能量。

在保護配合方面,F-C回路的保護由熔斷器的一次保護和綜保裝置的二次保護配合共同完成。在熔斷器與真空接觸器(通過綜合保護裝置的曲線)的保護配合中,熔斷器的最小熔斷時間一電流特性曲線和綜合保護裝置的時間一電流特性曲線的交點電流以下的電流由真空接觸器開斷,并應滿足以下條件:

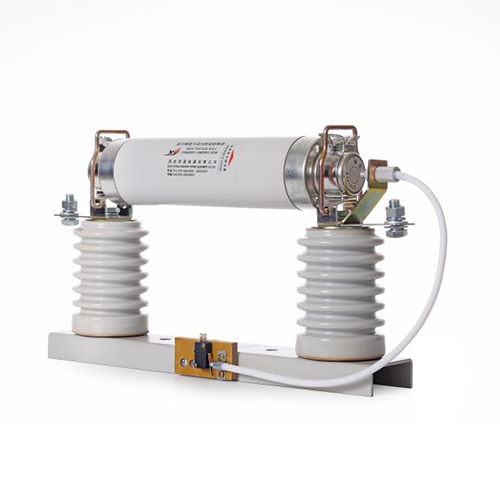

高壓熔斷器

1)真空接觸器的額定開斷電流應大于綜合保護裝置的最小特性與熔斷器的全開斷特性的交點電流。

2)熔斷器的最小開斷電流應不超過最小交接點電流。且希望熔斷器的最小開斷電流應是盡量小。

3)熔斷器最小開斷電流以下的電流應由真空接觸器斷開。

4)當變壓器低壓側或變壓器內部發生故障由真空接觸器動作時,熔斷器宜能對變壓器低壓側的短路故障進行保護,熔斷器的最小開斷電流宜低于預期短路電流。

5)對于廠用電系統中裝有接地跳閘保護時,高壓熔斷器應注意中性點接地方式及中性點接地設備的選擇,以避免出現在電流大于真空接觸器額定開斷電流時真空接觸器跳合閘。
