直流熔斷器阻容過電壓吸收器的選擇

2022-08-11 11:24:03

阻容過電壓吸收器由電阻與電容器等元件串聯組成,直流熔斷器是通過改變開斷回路的阻抗參數來吸收過電壓的能量,從理論上來說,這是最理想的過電壓保護措施。阻容吸收器可聯接在FC回路斷口之外的負載側,阻容過電圖中Cm為電動機相對地電容,L為電動機等值電感,C。為連接電纜相對地電容,C為連接電纜相間電容,L為連接電纜等值電感,Rc為阻容過電壓吸收器。

電容電阻接入回路之后,負載側等值電容將起到變化,過電壓幅值將得到抑制。此外等值電容的增大,過電壓行波的陡度也將受到抑制。阻容過電壓吸收器的電阻,將增加高頻電弧重燃振蕩回路的阻尼改變高頻振蕩發生的條件,消除髙頻電弧重燃的機會,加速高頻電弧重燃過電壓的衰減。

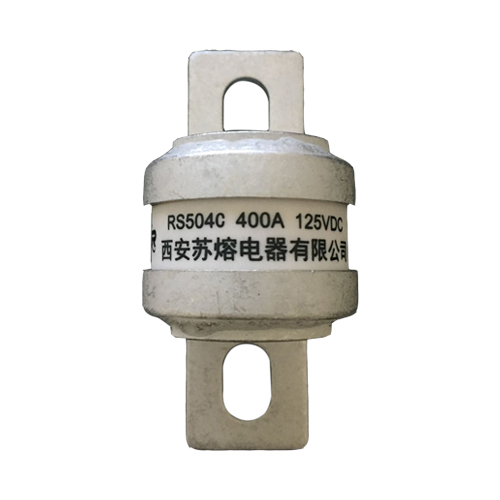

直流熔斷器

阻容過電壓吸收器電容的參數選擇如下:

研究人員曾進行過阻容過電壓吸收器的配合試驗,吸收器的參數為Rb=25092,Cb=0.33F。開斷空載電動機共進行24相次,截流值由不加吸收器前的21A降到10.5A,過電壓倍數不超過2.33倍相電壓,開斷起動狀態電動機也進行了24相次,測試表明,吸收器投入后高頻振蕩持續時間縮短,最 大過電壓為4倍相電壓,但出現的幾率由不加吸收器前的76.6%降到3.23%。可見阻容過電壓吸收器對開斷感應電動機的過電壓具有較好的限制保護作用。

針對中性點不接地系統,實踐表明,直流熔斷器用于FC回路的阻容過電壓吸收器可以采用與“三叉戟”式避雷器相同的接線方式,可以取相地相間電容約為0.1~0.51F,相地相間電阻值約為100~5002
