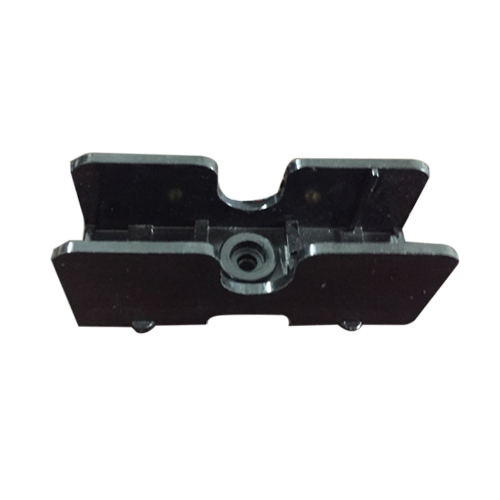

直流熔斷器廠家-底座

2020-06-17 11:04:26
直流熔斷器廠家-底座
詳細介紹:

較準確的確定每個F-C回路的保護交叉點時間,直流熔斷器是F-C回路設計過程中的基本工作,這一點是與真空斷路器供電的回路有差異的,在選擇電纜截面時應予注意。綜合保護裝置的保護曲線可以要求供貨商根據負荷特性提供。

如果實際工程中負荷較多,為求得電纜截面而畫出每個回路的保護曲線工作量太大,可以考慮要求綜合保護裝置供貨商提供各種特性負荷的保護動作時間一電流對應表,并與高壓熔斷器的時間一電流特性曲線對比取得保護交接點所在的時間段來確定電纜的最小熱穩定截面。

直流熔斷器

以上供電電纜的熱穩定截面選擇計算方法利用了綜合保護裝置過負荷保護動作曲線與高壓熔斷器的時間——電流特性曲線的保護交接點。直流熔斷器當為了利用真空接觸器的短路開斷能力而在綜合保護裝置中設置速斷保護時,做出各規格供電電纜的時間——電流特性曲線,再與值、過負荷保護較低定值及動作時間進行比較,確回路的速斷保護較低定定供電電纜熱穩定截面。

由于速斷保護的動作時間較短,遠低于5s,因此F-C回路中絕大多數回路按綜合保護裝置設置速斷保護選擇的供電電纜熱穩定截面積將比按僅設置過負荷保護時更小。直流熔斷器需要注意的是,當電纜熱穩定截面選擇過小時,還要考慮能耐受負荷的啟動電流。

F-C回路的典型一次接線,根據GB/T14808《交流高壓接觸器和基于接觸器的電動機起動器》的要求,直流熔斷器短路保護裝置應布置在真空接觸器的電源側,因此F-C回路柜內應按熔斷器在電源和真空接觸器之間的原則進行接線和布置。
